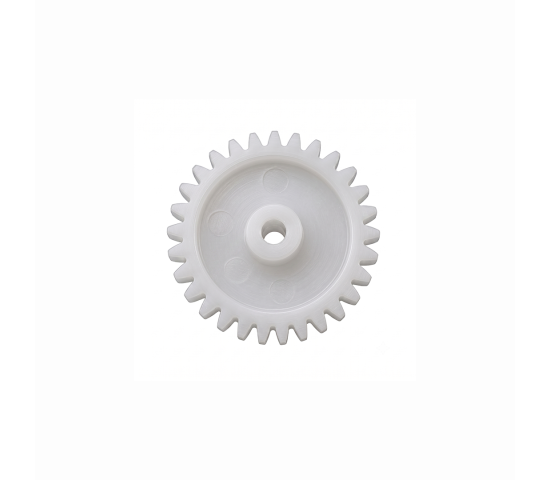

Bánh răng bằng nhựa

Bánh răng nhựa và vai trò trong cơ cấu truyền động hiện đại

Trong các cơ cấu truyền động cơ học, bánh răng nhựa đang dần thay thế các vật liệu kim loại truyền thống nhờ sở hữu hàng loạt ưu điểm về trọng lượng, khả năng vận hành êm ái và tối ưu chi phí sản xuất. Từ các thiết bị điện tử siêu nhỏ đến những máy móc công nghiệp nặng, chi tiết này yêu cầu độ chính xác cực kỳ cao trong khâu chế tạo. Việc hiểu rõ đặc tính kỹ thuật, lựa chọn vật liệu và quy trình đúc ép nhựa là yếu tố quyết định đến tuổi thọ của hệ thống truyền động.

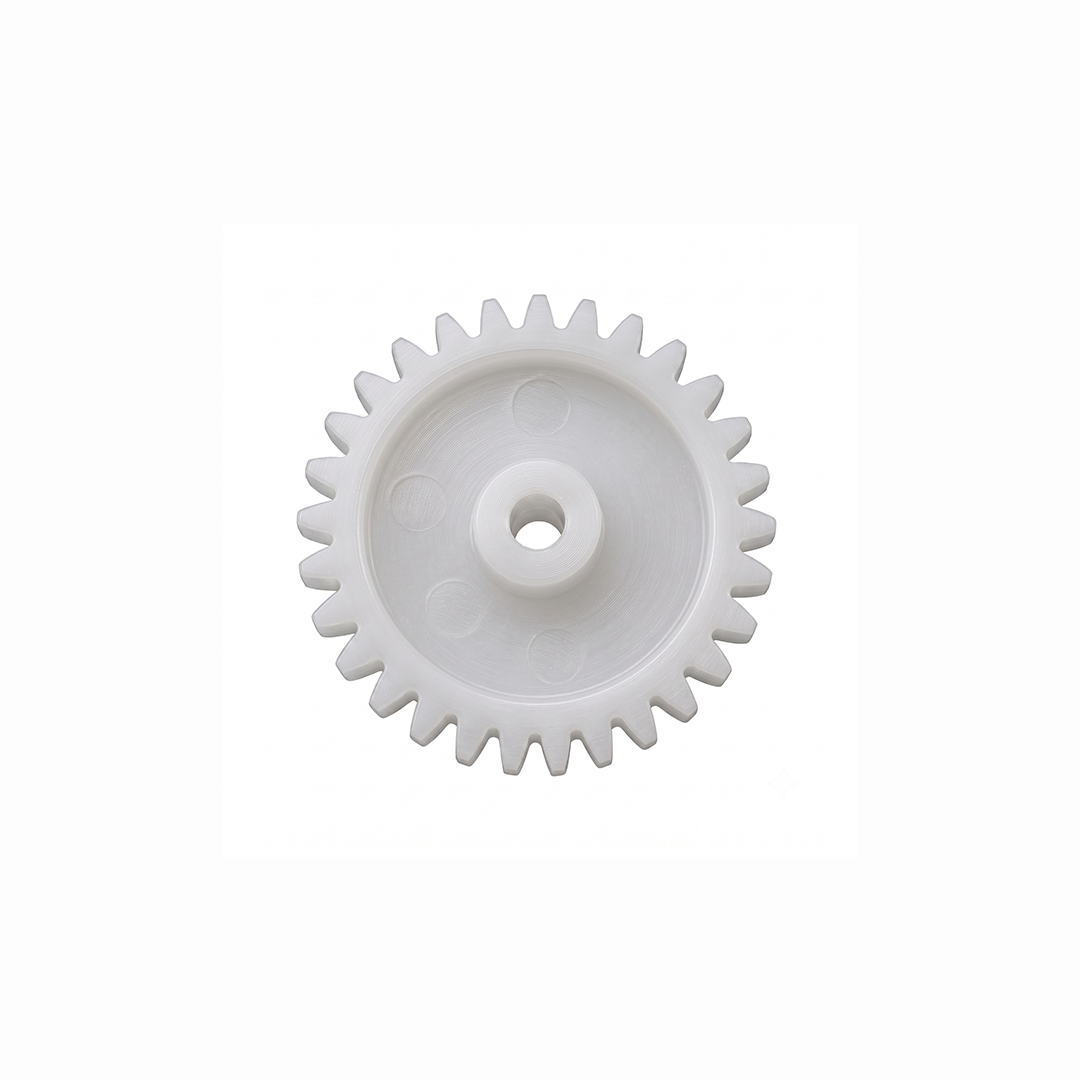

Hình 1: ảnh bánh răng nhựa kỹ thuật

Ưu điểm vượt trội của bánh răng nhựa kỹ thuật

Không phải ngẫu nhiên mà các kỹ sư thiết kế cơ khí ưu tiên lựa chọn vật liệu nhựa thay thế cho đồng, gang hay thép trong các cơ cấu truyền lực tải nhẹ và trung bình. Dưới đây là những điểm cộng lớn của dòng linh kiện này:

• Giảm thiểu tiếng ồn: Khác với sự va chạm khô khốc của kim loại, bánh răng nhựa có khả năng hấp thụ rung động tốt, giúp máy móc vận hành cực kỳ êm ái.
• Khả năng tự bôi trơn: Nhiều loại bánh răng nhựa kỹ thuật cao cấp có sẵn đặc tính tự bôi trơn, giảm thiểu nhu cầu bảo trì bằng dầu mỡ định kỳ.
• Chống ăn mòn hóa học: bánh răng nhựa không bị oxy hóa hay gỉ sét khi tiếp xúc với môi trường ẩm ướt hoặc hóa chất nhẹ.
• Trọng lượng nhẹ: Giúp giảm mô-men quán tính, tiết kiệm năng lượng cho động cơ khi khởi động và hoạt động.
• Hiệu quả kinh tế cao: Khi sản xuất hàng loạt bằng công nghệ ép phun, chi phí trên mỗi đơn vị sản phẩm rẻ hơn rất nhiều so với việc gia công cắt gọt kim loại.

Các loại vật liệu phổ biến khi sản xuất bánh răng nhựa

Việc lựa chọn đúng chủng loại nhựa cho bánh răng nhựa quyết định trực tiếp đến khả năng chịu tải, độ bền mài mòn và độ ổn định kích thước của bánh răng trong suốt quá trình hoạt động.

Nhựa POM (Polyoxymethylene)

Đây là vật liệu tiêu chuẩn và phổ biến nhất trong chế tạo bánh răng nhựa. POM có độ cứng bề mặt rất cao, hệ số ma sát thấp, khả năng chống mài mòn tuyệt vời và hầu như không bị biến dạng dưới tác động của lực cơ học liên tục.

Nhựa Nylon (PA66 - Polyamide)

Nổi bật với độ dẻo dai, chịu va đập tốt cực tốt. Tuy nhiên, Nylon có xu hướng hấp thụ độ ẩm từ môi trường, gây ảnh hưởng nhẹ đến dung sai kích thước. Các kỹ sư thường khắc phục bằng cách pha thêm sợi thủy tinh để tăng độ cứng và giảm co ngót.

Nhựa PC (Polycarbonate)

Được sử dụng khi cơ cấu yêu cầu độ chính xác kích thước ở mức tối đa và khả năng chịu nhiệt tốt. Nhựa PC có độ bền va đập rất cao nhưng khả năng chống mài mòn do ma sát lại kém hơn POM và PA66.

Quy trình thiết kế khuôn và mô phỏng Moldflow cho bánh răng nhựa

Khác với các sản phẩm nhựa thông thường,bánh răng nhựa đòi hỏi độ chính xác biên dạng răng cực cao để tránh hiện tượng rơ khớp, kẹt răng hoặc mài mòn không đều. Do đó, khâu thiết kế khuôn mẫu là bước cốt lõi.

Thiết kế khuôn mẫu chính xác

Người thiết kế phải tính toán kỹ lưỡng hệ số co ngót của từng loại nhựa. Do nhựa có xu hướng co lại sau khi nguội, nếu không tính toán bù trừ kích thước trên lòng khuôn một cách chuẩn xác, sản phẩm đầu ra sẽ bị sai lệch biên dạng răng, dẫn đến phế phẩm.

Mô phỏng Moldflow

Ứng dụng công nghệ mô phỏng dòng chảy nhựa giúp dự đoán trước các lỗi có thể xảy ra trong quá trình ép phun như: vết lõm, bọt khí, đường hàn nhựa (weld line) xuất hiện ngay trên bề mặt răng làm yếu kết cấu truyền lực. Nhờ Moldflow, kỹ sư có thể tối ưu hóa vị trí cổng bơm keo và hệ thống làm mát khuôn trước khi tiến hành gia công thực tế.

Gia công khuôn mẫu bằng công nghệ CNC và EDM

Để tạo ra biên dạng răng sắc nét, lòng khuôn thường được gia công bằng phương pháp cắt dây hoặc xung điện EDM siêu chính xác. Việc kiểm soát độ nhám bề mặt lòng khuôn giúp bánh răng sau khi đúc có bề mặt nhẵn mịn, giảm ma sát tối đa khi làm việc.

Ứng dụng đa dạng trong các ngành sản xuất tiêu dùng và công nghiệp

Nhờ tính linh hoạt, các chi tiết bánh răng truyền động bằng nhựa xuất hiện ở hầu hết các lĩnh vực sản xuất đời sống:

• Sản phẩm gia dụng & gia đình: Hệ thống truyền động trong máy xay sinh tố, máy ép trái cây, quạt điện, máy hút bụi và các thiết bị nhà bếp thông minh.
• Sản phẩm trẻ em: Cơ cấu chuyển động của đồ chơi thông minh, xe điện trẻ em, robot đồ chơi yêu cầu độ an toàn vật liệu cao và không góc cạnh sắc nhọn.
• Sản phẩm mỹ phẩm: Các cơ cấu vặn, nhấn trong các chai lọ mỹ phẩm cao cấp, hệ thống vòi xịt tự động.
• Sản phẩm linh kiện kỹ thuật: Bánh răng trong máy in, máy photocopy, thiết bị y tế, các cụm điều chỉnh kính chiếu hậu và khóa cửa ô tô.

Dịch vụ khuôn mẫu và gia công nhựa chất lượng cao tại Phú Vũ

Nếu doanh nghiệp của bạn đang tìm kiếm một giải pháp toàn diện từ khâu ý tưởng, thiết kế bản vẽ cho đến khi cầm trên tay sản phẩm bánh răng nhựa hoàn chỉnh đạt chuẩn kỹ thuật, Phú Vũ chính là đối tác đáng tin cậy.

Chúng tôi cung cấp hệ sinh thái dịch vụ khép kín bao gồm:

• Tư vấn khuôn mẫu và Thiết kế khuôn nhựa: Lắng nghe yêu cầu kỹ thuật, đề xuất giải pháp tối ưu hóa chi phí sản xuất và lựa chọn vật liệu nhựa phù hợp nhất với công năng sử dụng.
• Thiết kế khuôn cơ khí và Mô phỏng Moldflow: Đảm bảo khuôn mẫu được tính toán khoa học, hạn chế tối đa các lỗi biến dạng sản phẩm trong quá trình ép phun hàng loạt.
• Gia công khuôn mẫu chuyên nghiệp: Sở hữu trang thiết bị hiện đại, đội ngũ kỹ thuật tay nghề cao cam kết độ chính xác biên dạng răng ở mức khắt khe nhất.
• Sản xuất sản phẩm theo yêu cầu: Nhận gia công ép phun các đơn hàng từ số lượng vừa đến lớn cho các ngành linh kiện, gia dụng, đồ chơi trẻ em, bao bì mỹ phẩm.
• Bảo trì và sửa chữa khuôn: Đồng hành cùng khách hàng trong suốt vòng đời sản phẩm, hỗ trợ bảo dưỡng định kỳ để khuôn luôn vận hành ổn định, tránh gián đoạn tiến độ sản xuất.

Với triết lý đặt chất lượng sản phẩm và sự hài lòng của đối tác lên hàng đầu, Phú Vũ không ngừng cải tiến công nghệ gia công để mang lại những sản phẩm nhựa có độ bền vượt trội, dung sai chuẩn xác cùng giá thành cạnh tranh nhất trên thị trường hiện nay.
