Khuôn mẫu trong dự án thiết kế, chế tạo khuôn mẫu nhựa chính xác là nền tảng cốt lõi giúp doanh nghiệp tối ưu chi phí, nâng cao năng suất và nâng tầm chất lượng sản phẩm. Một bộ khuôn đạt chuẩn không chỉ giải quyết bài toán thẩm mỹ mà còn đảm bảo độ bền bỉ trong suốt hàng triệu chu kỳ ép phun liên tục. Bài viết này sẽ phân tích chi tiết quy trình chế tạo khuôn kỹ thuật cao, từ khâu thiết kế đến vận hành thực tế tại xưởng.
Tầm quan trọng của khuôn mẫu nhựa chính xác trong công nghiệp
Sự hoàn hảo của một chi tiết nhựa, dù là vỏ điện thoại mỏng nhẹ hay chiếc rổ nhựa gia dụng cứng cáp, đều bắt đầu từ lòng khuôn. Nếu khuôn mẫu xảy ra sai lệch dù chỉ 1 micromet, sản phẩm đầu ra sẽ lập tức gặp các lỗi kỹ thuật như ba-via, thiếu liệu, rỗ khí hoặc biến dạng bề mặt. Do đó, việc đầu tư bài bản vào khâu thiết kế khuôn cơ khí và gia công chính xác là bước đi sống còn của mọi nhà sản xuất.
Ứng dụng công nghệ cao vào chế tạo khuôn giúp giảm thiểu tối đa tỷ lệ phế phẩm. Điều này trực tiếp kéo giảm chi phí nguyên vật liệu và rút ngắn chu kỳ ép phun (cycle time). Nhờ đó, năng lực cạnh tranh của doanh nghiệp trên thị trường được củng cố mạnh mẽ nhờ sản lượng đồng đều và giá thành tối ưu.
Quy trình thiết kế và chế tạo khuôn mẫu tiêu chuẩn chất lượng cao
Để hoàn thiện một bộ khuôn đạt hiệu suất vận hành tối đa, quy trình sản xuất phải trải qua nhiều công đoạn khắt khe, đòi hỏi sự phối hợp chặt chẽ giữa kỹ sư thiết kế và thợ vận hành máy.
1. Tư vấn khuôn mẫu và khảo sát yêu cầu
Bước đầu tiên và then chốt là dịch vụ tư vấn khuôn mẫu chuyên sâu. Đội ngũ kỹ sư sẽ cùng khách hàng phân tích vật liệu nhựa sử dụng (như PP, ABS, PC, POM, PA66), độ co rút của nhựa, sản lượng dự kiến và loại máy ép phun sẽ sử dụng. Việc xác định đúng ngay từ đầu giúp lựa chọn mác thép làm khuôn phù hợp (S50C, P20, NAK80 hay H13), tránh lãng phí ngân sách đầu tư.

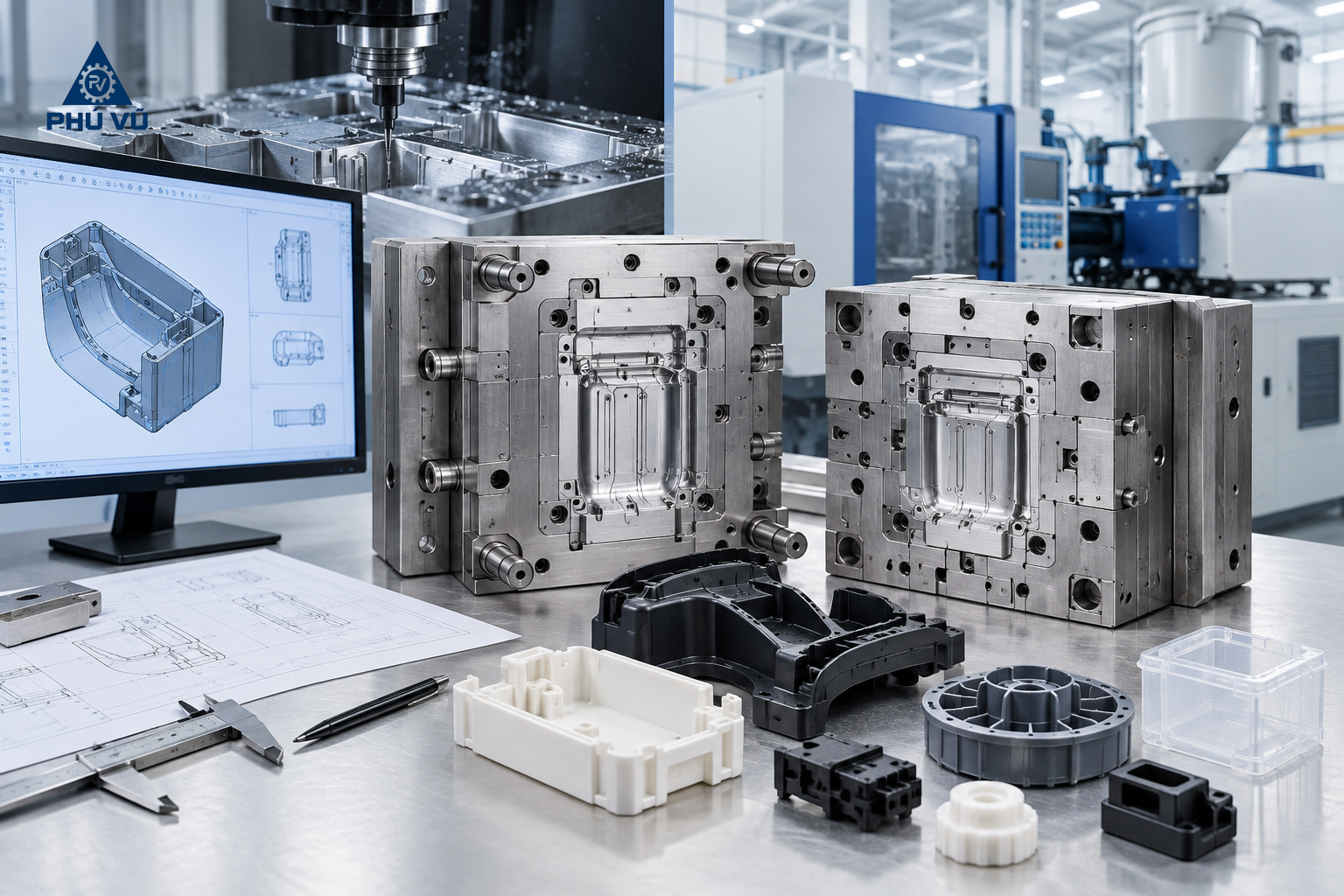

2. Thiết kế khuôn mẫu và tối ưu hóa cấu trúc
Quá trình thiết kế khuôn mẫu được thực hiện trên các phần mềm CAD chuyên dụng như NX, SolidWorks hay Cimatron. Lúc này, kỹ sư thiết kế khuôn nhựa sẽ phối hợp chặt chẽ với bộ phận thiết kế khuôn cơ khí để phân bổ:
- Vị trí cổng bơm keo (gate style) sao cho dòng nhựa điền đầy lòng khuôn nhanh nhất mà không để lại vết sẹo mất thẩm mỹ.
- Hệ thống kênh dẫn nhựa (runner) nóng hoặc lạnh tối ưu.
- Góc thoát khuôn (draft angle) hợp lý để dễ dàng lấy sản phẩm ra ngoài mà không làm trầy xước bề mặt.
3. Mô phỏng moldflow - Dự báo và loại trừ lỗi
Trước khi đưa bản vẽ vào xưởng gia công cơ khí, bước mô phỏng moldflow là cực kỳ cần thiết. Công nghệ này giả lập quá trình dòng nhựa nóng chảy chảy vào trong lòng khuôn. Nhờ đó, kỹ sư có thể phát hiện trước các điểm nghẽn, bẫy khí, đường hàn (weld line) hay vùng có nguy cơ co rút cao để điều chỉnh độ dày thành sản phẩm hoặc thay đổi vị trí cổng bơm kịp thời.
4. Gia công khuôn mẫu bằng công nghệ CNC tiên tiến

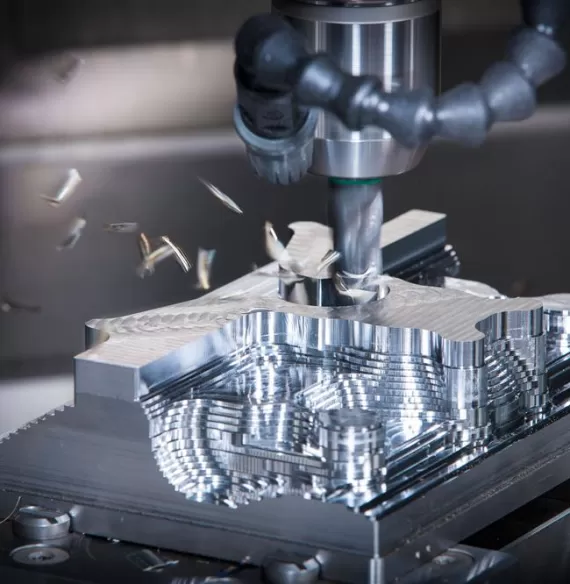

Sau khi bản vẽ 3D được phê duyệt, công đoạn gia công khuôn mẫu chính thức bắt đầu. Xưởng sản xuất sử dụng hệ thống máy phay CNC tốc độ cao, máy xung điện EDM, máy cắt dây đồng định hình để chế tạo các chi tiết lòng khuôn (cavity, core) và hệ thống chốt đẩy. Độ bóng bề mặt lòng khuôn sau khi gia công sẽ quyết định độ bóng hoặc độ nhám của sản phẩm nhựa thành phẩm.
5. Thử nghiệm, bảo trì và sửa chữa khuôn định kỳ
Khuôn sau khi lắp ráp hoàn chỉnh sẽ được đưa lên máy ép phun để chạy thử nghiệm (lần T1, T2). Sản phẩm mẫu được đo đạc kích thước bằng máy đo 3D (CMM) để đánh giá độ chính xác. Bên cạnh đó, trong suốt quá trình sản xuất hàng loạt, kế hoạch bảo trì và sữa chữa khuôn định kỳ phải được tuân thủ nghiêm ngặt để vệ sinh lòng khuôn, bôi trơn chốt đẩy, ngăn ngừa mài mòn cơ học.
Danh mục sản phẩm đa dạng từ dự án khuôn mẫu chính xác
Một hệ thống khuôn mẫu chuẩn xác có khả năng đáp ứng nhu cầu sản xuất đa dạng cho nhiều phân khúc thị trường khác nhau, từ hàng tiêu dùng đến các ngành công nghiệp phụ trợ công nghệ cao.
- Sản phẩm gia dụng và sản phẩm gia đình: Các loại khay hộp thực phẩm, rổ rải, hộp đựng đồ chơi, móc áo. Yêu cầu lớn nhất của phân khúc này là kết cấu khuôn bền bỉ, chu kỳ ép nhanh để tối ưu sản lượng lớn và giá thành cạnh tranh.
- Sản phẩm trẻ em: Đồ chơi lắp ráp, thìa muỗng ăn dặm, bình sữa. Khuôn cho nhóm sản phẩm này đòi hỏi độ bóng bề mặt cực cao, tuyệt đối không có ba-via sắc nhọn để đảm bảo an toàn tuyệt đối cho trẻ nhỏ khi tiếp xúc trực tiếp.
- Sản phẩm mỹ phẩm: Vỏ son, hũ kem dưỡng da, nắp chai xịt phun sương. Đây là nhóm sản phẩm đòi hỏi tính thẩm mỹ khắt khe, ren vặn phải khít tuyệt đối để tránh rò rỉ dung dịch, đòi hỏi kỹ thuật làm khuôn có độ chính xác cực cao.
- Sản phẩm linh kiện: Bánh răng kỹ thuật, vỏ thiết bị điện, chi tiết máy móc. Khuôn linh kiện đòi hỏi tính chịu lực, độ dung sai cực thấp và tính đồng đều tuyệt đối giữa hàng triệu sản phẩm ép ra.
- Sản phẩm theo yêu cầu: Các dự án đặc thù phục vụ nghiên cứu phát triển sản phẩm mới (R&D) hoặc các chi tiết kỹ thuật độc bản theo thiết kế riêng biệt của từng doanh nghiệp.
Lựa chọn đơn vị thiết kế và gia công khuôn mẫu uy tín
Để một dự án chế tạo khuôn mẫu thành công, việc lựa chọn một đối tác có đủ năng lực công nghệ và kinh nghiệm thực chiến là yếu tố quyết định. Một đơn vị uy tín sẽ cung cấp giải pháp trọn gói từ khâu tư vấn giải pháp, tối ưu bản vẽ thiết kế, mô phỏng dòng chảy nhựa cho đến gia công hoàn thiện và hỗ trợ bảo hành trọn đời sản phẩm.
Tại khu vực phía Nam, Phú Vũ tự hào là đơn vị đồng hành tin cậy của nhiều doanh nghiệp trong và ngoài nước. Chúng tôi sở hữu trang thiết bị máy móc hiện đại cùng đội ngũ kỹ sư lành nghề, cam kết mang đến những bộ khuôn mẫu có độ chính xác vượt trội, hoạt động bền bỉ, giúp khách hàng tối ưu hóa tối đa hiệu suất sản xuất.
