Mô Phỏng Moldflow Là Gì?

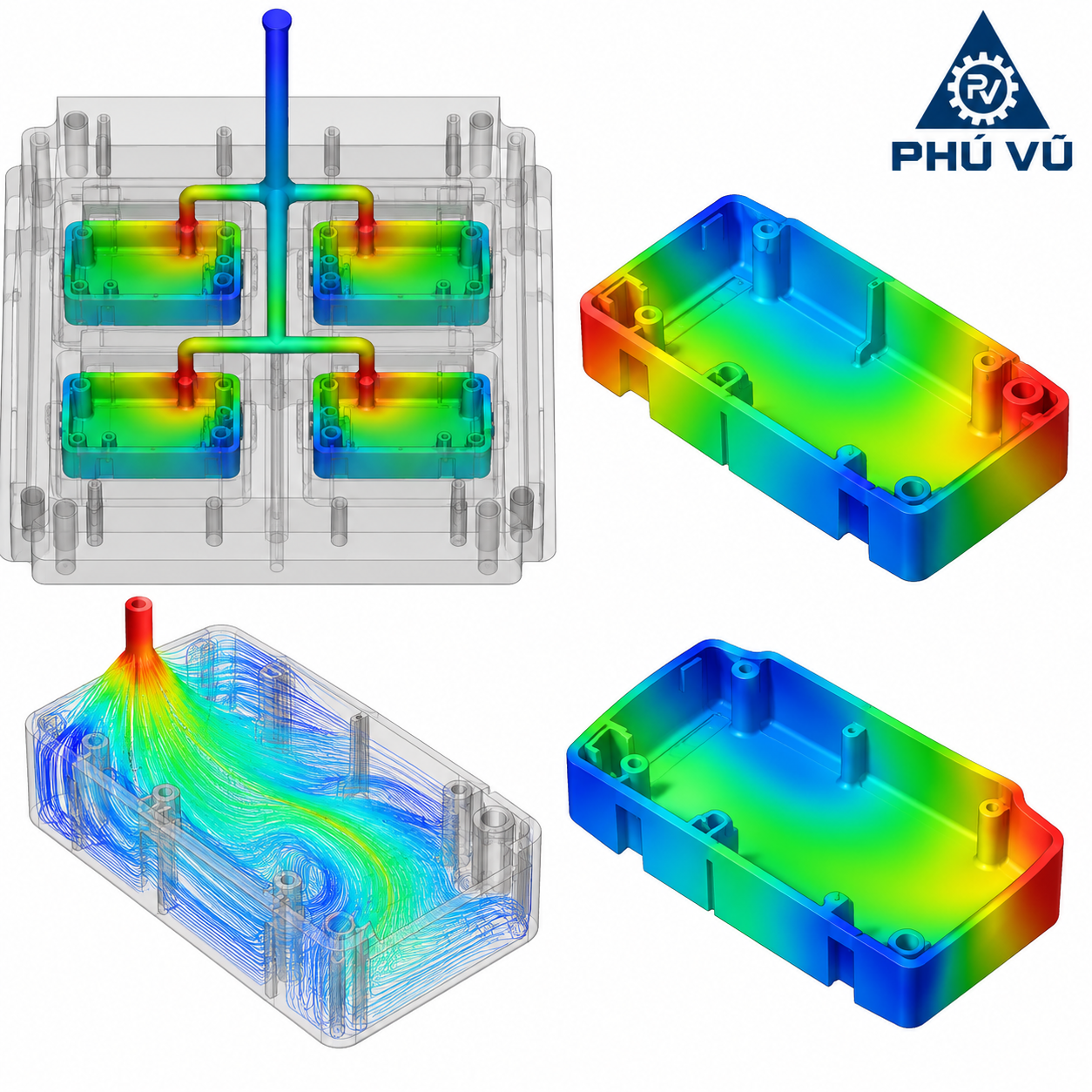

Mô phỏng Moldflow là quá trình sử dụng phần mềm phân tích CAE (Computer-Aided Engineering) chuyên dụng – phổ biến nhất là Autodesk Moldflow – để mô phỏng lại toàn bộ dòng chảy của nhựa nóng chảy bên trong lòng khuôn trong suốt quá trình ép phun (Injection Molding).
Bằng cách nhập các thông số về đặc tính nhựa, thông số máy ép và cấu trúc 3D của sản phẩm, phần mềm sẽ tính toán và tái hiện chính xác các giai đoạn:
-
Filling (Điền đầy): Dòng nhựa di chuyển trong lòng khuôn.
-
Packing (Nén/Định hình): Áp suất giữ để bù shrinkage (độ co rút).
-
Cooling (Làm mát): Quá trình giải nhiệt của khuôn.
-
Warping (Biến dạng/Cong vênh): Độ biến dạng của sản phẩm sau khi đẩy ra khỏi khuôn.
Tác Dụng Của Mô Phỏng Moldflow Trong Sản Xuất
Việc đưa phân tích Moldflow vào quy trình Thiết Kế Khuôn Mẫu & Chế Tạo Khuôn Ép Nhựa mang lại nhiều lợi ích thiết thực cho kỹ sư và nhà sản xuất:
1. Tối Ưu Hóa Vị Trí Cổng Phun (Gate Location)
Vị trí cổng phun quyết định hướng chảy của nhựa. Moldflow giúp xác định vị trí đặt cổng phun tối ưu nhất để đảm bảo nhựa điền đầy đồng đều các vị trí, tránh tình trạng thiếu nhựa (Short shot) hoặc áp suất ép quá lớn.
2. Phát Hiện & Khắc Phục Sớm Các Khuyết Tật Sản Phẩm
Trước khi cắt gọt thép làm khuôn, Moldflow giúp dự báo chính xác các lỗi thường gặp:
-
Đường hàn nhựa (Weld lines): Xuất hiện khi hai dòng nhựa gặp nhau, gây mất thẩm mỹ và giảm độ bền cơ học.
-
Bẫy khí (Air traps): Khí bị kẹt lại gây cháy khuyết sản phẩm hoặc nứt khuôn.
-
Vết lõm (Sink marks): Xảy ra ở các gân tăng cứng hoặc vị trí thành quá dày.
-
Cong vênh (Warping): Sản phẩm bị biến dạng sau khi làm mát do ứng suất dư hoặc co rút không đều.
3. Tối Ưu Hóa Hệ Thống Làm Mát (Cooling System)
Thời gian làm mát chiếm tới 60–80% tổng chu kỳ ép (Cycle time). Phần mềm cho phép mô phỏng kênh dẫn nước làm mát (bao gồm cả kênh làm mát conformal), giúp nhiệt độ phân bố đều, rút ngắn thời gian chu kỳ và tăng năng suất ép.
4. Tiết Kiệm Chi Phí & Thời Gian Thử Khuôn (Try-out)
Nếu không mô phỏng, việc phát hiện lỗi khi thử khuôn thật sẽ tốn rất nhiều chi phí sửa khuôn (sửa thép, hàn laser, gia công lại CNC) và kéo dài tiến độ giao hàng. Moldflow giúp "sửa lỗi trên máy tính" thay vì sửa trên thép thật.
Bảng Tổng Hợp So Sánh Tác Tác Động Của Moldflow
| Tiêu chí | Không Sử Dụng Moldflow | Có Sử Dụng Mô Phỏng Moldflow |
| Số lần thử khuôn (Try-out) | 3 – 5+ lần | 1 – 2 lần |
| Rủi ro hỏng khuôn/Sửa khuôn | Cao (Tốn chi phí sửa thép) | Rất thấp (Tối ưu từ bản vẽ) |
| Thời gian chu kỳ ép (Cycle time) | Dựa vào kinh nghiệm, khó tối ưu | Rút ngắn 10% – 30% |
| Tỷ lệ phế phẩm khi sản xuất | Khó kiểm soát lỗi ẩn | Giảm thiểu tối đa |
Quy Trình Ứng Dụng Moldflow Tại Xưởng Gia Công Ép Nhựa
-
Tiếp nhận dữ liệu 3D: Khách hàng gửi bản vẽ thiết kế sản phẩm nhựa (file STEP, IGES, X_T).
-
Thiết lập thông số: Chọn loại nhựa thực tế (PP, ABS, HDPE, PA66...), nhiệt độ khuôn, áp suất và tốc độ ép.
-
Chạy phân tích & xuất báo cáo: Kỹ sư Moldflow phân tích các chỉ số điền đầy, nhiệt độ, áp suất, độ cong vênh.
-
Điều chỉnh thiết kế (DFM): Đưa ra giải pháp thay đổi độ dày thành, thêm/bớt gân, dịch chuyển cổng phun nếu cần.
-
Tiến hành chế tạo khuôn: Chuyển bản vẽ đã tối ưu sang bộ phận gia công CNC/EDM.
Thông Tin Liên Hệ Tư Vấn Thiết Kế Khuôn & Phân Tích Moldflow
Chúng tôi sở hữu đội ngũ kỹ sư giàu kinh nghiệm cùng hệ thống phần mềm phân tích mô phỏng Moldflow hiện đại, sẵn sàng đồng hành cùng quý doanh nghiệp trong các dự án thiết kế khuôn mẫu và gia công ép nhựa chất lượng cao.
KHUÔN NHỰA PHÚ VŨ
Địa chỉ: 505/5 Mã Lò, phường Bình Hưng Hòa, Thành phố Hồ Chí Minh
Hotline: 093 838 35 77
Điện thoại: 0765392609
Email: sxnhuaphuvu@gmail.com
Website: khuonnhuaphuvu.com
Liên hệ ngay hôm nay để được tư vấn phân tích Moldflow và nhận báo giá chế tạo khuôn ép nhựa ưu đãi nhất!
